Special Vibration Sensor
Special Vibration Sensor는 산업 플랜트, 빌딩의 유틸리티 등의 기계설비에서 발생하는 진동의 시계열 신호를 측정하여 무선으로 관측 플랫폼으로 송부합니다. 송부된 데이터는 진동레벨 및 주파수 분석을 통해 실시간으로 설비의 이상 상태 및 예측된 이상 부위를 확인할 수 있습니다. 내장된 마이크로프로세서, 메모리 그리고 분석 알고리즘을 활용하여, 센서 자체에서 데이터를 실시간으로 분석/처리하여 유의미한 정보를 제공할 수도 있습니다.
제품 개요

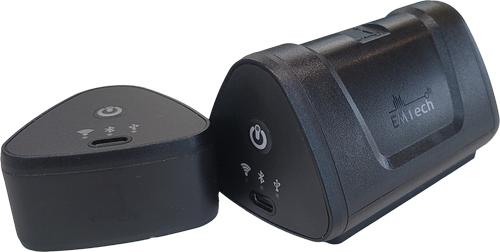

Special Vibration Sensor는 3축의 시계열 신호(Raw Data)를 측정합니다. 측정된 데이터는Gateway를 통해 유/무선으로 스마트 진동 모니터링 플랫폼에 전달되며, 설비의 상태를 실시간으로 관측하게 됩니다. 이상 징후 발생 시 AI 예측기법을 이용하여 그 원인을 분석하여 사용자에게 알람을 주기도 합니다. 현재, Special Vibration Sensor는 배터리가 내장되어 있는 타입인 E7301과 USB-C Line-in 전원을 이용하는 타입인 E7302, 두종류가 있습니다.
제품 응용
기계상태 모니터링 : 산업기계의 진동데이터를 수집하여 베어링, 모터, 펌프 등의 고장 예측과 예방 유지보수에 활용
건축 및 구조물 모니터링 : 교량, 건물, 터널 등의 구조물 진동 데이터를 분석하여 안정성 평가에 활용
환경 진동 분석 : 공사장, 지하철, 항공기, 포사격 등의 환경에서 발생하는 진동을 모니터링에 활용
스마트 팩토리 : 제조 현장에서 실시간 데이터를 수집하여 생산 효율성 향상 및 비정상 작동을 감지하는데 활용
소음 및 진동 통합 모니터링 : 소음 및 진동 센서를 통합하여 환경 또는 산업현장의 전체적인 영향 분석에 활용
활용 제품
SVM-Gateway
특징 및 사양
퀴드코어 1.5GHz
4GB RAM / 128GB
1x Etehrnet 4x USB 2.0 Host
WI-FI, Bluetooth, Line-in(USB)
LAN 또는 LTE (4G)
JSON (JavaScript Object Notation)
ISO 표준 프로토콜 MQTT (Message Queuing Telemetry ransport)
-20~70(°C)
IP65
200 x 224 x 35 (mm)
2kg
DC 5V 3A
센서 상태변경 원격제어, 데이터 저장, 데이터 교환 및 전송
민감도
가속도 범위(g)
측정축
주파수 범위
측정방식
주파수폭
주파수해상도
레벨 정확도
레벨 해상도
데이터 통신
방진방수등급
동작온도
동작시간
충격시험
인증시험
크기
전원방식
재질
마운팅
모니터링 설정
16,384 LSB/g (±2g)
±2g / ±4g / ±8g / ±16g
3축 (x,y,z)
1초 3200 샘플링 x 60초 x 3축
DC ~3.2kHz / axis
100, 200, 400, 500, 800, 1600, 3200Hz
50, 100, 200, 400, 800,1600, 3200, 6400 line
±10%
16bit
Wi-Fi, Bluetooth, Line-in(USB)
IP65
-20~70(°C)
E7301 : 최대 3개월 (30분 sleep, 1분 측정)
E7302 : USB 전원 공급 (사용자설정)
1M 자유낙하
KC 전파인증 R-R-E20-SVM-E7301
E7301 : 85 x 56 x 51 (mm)
E7302 : 29 x56 x 51 (mm)
E7301 : 배터리 교체형 (3.6V, 19Ah), USB-C Line 전원
E7302 : USB-C Line 전원
ABS
Magnet, Stud
센서상태, 통신상태 , 배터리 잔량 알림 등 모니터링,
측정주기 설정 변경, 주파수 범위 및 해상도 설정 변경
CPU
메모리
인터페이스
센서 연결
데이터 전송
데이터 포맷
데이터 통신 프로토콜
동작온도
방수방진등급
크기
무게
전원
모니터링 설정
